Sistema de Aislamiento Térmico por el exterior Baumit-ETICS
Normas de aplicación
14
10.1 Generalidades relativas a la fijación mediante espigas
Baumit FassadenDämmplatten EPS-F y Baumit open FassadenPlatten, precisan adicionalmente un espigado para el
encolado.
Un espigado es necesario en aquellos casos en que el peso por unidad de superficie del sistema supera los
30 kg/m2 y/o la altura del edificio supera los 25 m.
Los Baumit FassadenDämmplatten Mineral precisan siempre un
espigado además del encolado (Figura 20).
10.2 Zona del Zócalo y de salpicaduras
Los Baumit SockelDämmplatten XPS, empleados para la zona del zócalo y de salpicaduras deben espigarse siempre
30 cm por encima del rasante del suelo (zona sujeta a salpicaduras de agua).
10.3 Elección de las espigas
Sólo pueden utilizarse las
espigas homologadas
para el respectivo sistema y el respectivo sustrato.
A
este respecto
diferenciamos entre espigas roscadas y espigas de percusión.
El muro base debe ser de ladrillos perforados, ladrillos
de hormigón huecos y macizos u hormigón normal, hormigón ligero, hormigón celular.
En el caso de los ladrillos perfo-
rados deben utilizarse espigas cuyo anclaje cubra por lo menos todo el grosor del revestimiento exterior.
En el caso del
hormigón revestido, de las placas de hormigón revestido y de las bloques de hormigón revestido, el anclaje debe llegar
al hormigón del núcleo.
10. Espigado
de los paneles
aislantes

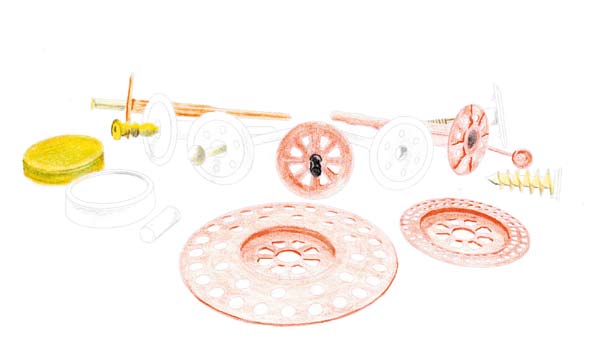

Figura 20
Vista global de las espigas Baumit
