9
Ideas con futuro.
7. Baumit
KlebeAnker
7.1 Funktionsweise
Baumit
KlebeAnker
(Figura
5,
rojo)
permite
una
adhesión
sobre obras
de mampostería
de ladrillo o de ladrillo
perfo-
rado y hormigón revestido con revoco antiguo (grosor del re-
voque máx.
40 mm), sin necesidad de atravesar la placa de
aislamiento del sistema Baumit ETICS
y Baumit open.
Baumit
KlebeAnker Betón (Figura
5,
azul) con
un vástago acortado
(40 mm)
es especialmente apto para aplicaciones
en sustra-
tos de hormigón sin revoco antiguo.
7.2 Preparaciones del sustrato para Baumit KlebeAnker
7.3 Colocación de los anclajes adhesivos
Los Baumit KlebeAnker son insertados siguiendo una retícula de cómo máximo 40 x 40 cm de superficie,
verticalmente
a unos 10 cm del borde del edificio / de las aberturas (ventanas y puertas) y horizontalmente a unos 10 cm del perfil de
zócalo.
La retícula es marcada con ayuda de
tiralíneas (Figura 6).
Los 40 cm de
separación garantizan en todo momento
el mantenimiento de la distancia correcta respecto
al anclaje adhesivo anterior.
La
inserción del Baumit KlebeAnker
debe efectuarse en un sustrato portante.
Utilizar el taladro percutor únicamente en materiales de construcción com-
pactos.
El tope de profundidad para el orificio de perforación se ajusta a 90 – 100 mm para los anclajes adhesivos y a
60 – 70 mm para los anclajes adhesivos para hormigón (Figura 7).
A continuación, se introduce el Baumit KlebeAnker
en el orificio anteriormente efectuado, clavándose en clavo con ayuda de un martillo (Figura 8 y Figura 9).
Figura 5
Baumit KlebeAnker (rojo) y
Baumit KlebeAnker Betón (azul)
Estado
Medidas
Zonas huecas
Renovar el revoque; tener en cuenta el tiempo de espera
Superficies enarenadas
Deben estabilizarse
Pintura sin capacidad
portante
Eliminar mecánicamente o decapar, limpiar con esmero el sustrato (tener en cuenta el tiempo de secado)
Irregularidades
Pueden compensarse hasta 10 mm en el lecho de encolado.
Compensar las irregularidades superiores con una
capa de revoco variando el espesor de los paneles aislantes.
El objetivo es lograr una terminación recta.
Tabla 7
Figura 6
Marcar la retícula de colocación con el tiralíneas.
Colocar los Baumit
KlebeAnker siguiendo una retícula de cómo máximo 40 x 40 cm, a un
máximo de 10 cm del perfil de zócalo horizontalmente y verticalmente
del canto del edificio / de las aberturas.

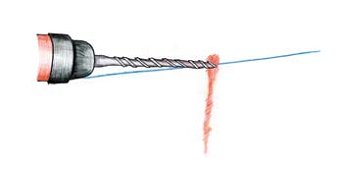

Figura 7
La profundidad mínima del orificio debería ser 9 cm (para los anclajes
adhesivos para hormigón mín.
6 cm).
Utilizar el taladro percutor únicamente
en paredes de mampostería de ladrillo y hormigón.

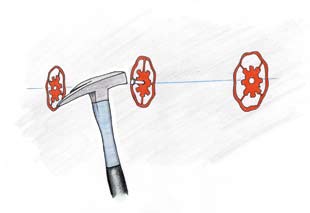

Figura 8
Baumit KlebeAnker son introducidos en el orificio golpeándose
el clavo de plástico
Figura 9
Baumit KlebeAnker siguiendo retícula (máx.
40 x 40 cm)
